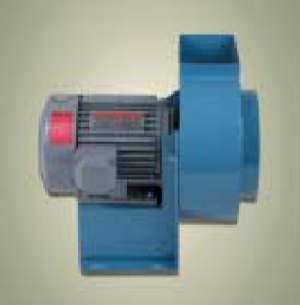

에어샤워 전용 송풍기
 |
|||
|---|---|---|---|
|
제품 특징
|
|||
|
일반 공기 이송장치에 널리 사용되는 송풍기로 임펠라의 구조를 제외하고는 원심식 송풍기와 대동소이합니다.
풀량 및 정압에 따라 2극(3450rpm), 4극(1750rpm), 6극(1150rpm), 8극(850rpm)등 다양하게 사용할 수 있으며 사용 위치에 따라 회전방향 및 모터위치도 선택 사용할 수 있습니다.
에어샤워 전용 / 고정압 / 고풍속
|
|||

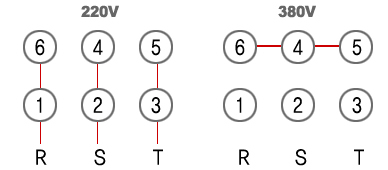

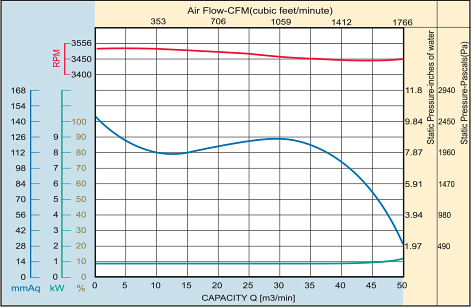

결손도

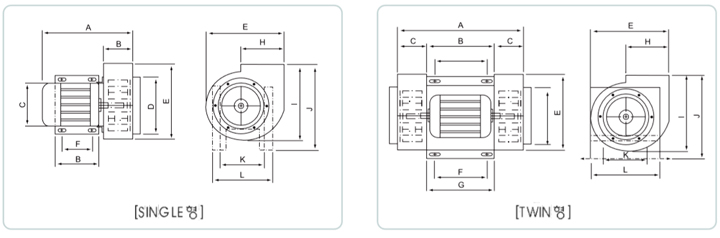

외형도
치수표
| Model |
A
|
B
|
C | D | E | F | G | H | I | J | K | L |
| 싱글 12D | 290 | 120 | 170 | 150 | 275 | 120 | 170 | 125 | 275 | 320 | 210 | 240 |
| 싱글 17D | 290 | 110 | 170 | 190 | 290 | 120 | 170 | 165 | 290 | 335 | 210 | 240 |
| 싱글 24D | 310 | 110 | 190 | 210 | 320 | 125 | 190 | 185 | 320 | 385 | 230 | 255 |
| 트윈 17D | 490 | 262 | 110 | 160 | 285 | 200 | 260 | 125 | 300 | 260 | 275 | 305 |
| 트윈 24D | 494 | 270 | 110 | 190 | 295 | 200 | 260 | 164 | 305 | 330 | 275 | 305 |
| 트윈 32D | 494 | 270 | 112 | 200 | 340 | 200 | 260 | 182 | 310 | 340 | 275 | 305 |

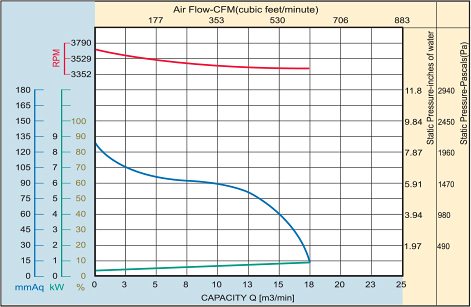

Single 12D
| 구 분(ITEM) |  |
|
|---|---|---|
|
정격전압
|
220V / 380V
|
|
|
정격출력
|
1.13KW
|
|
|
정격시간
|
연속
|
|
|
극 수
|
2P
|
|
|
정격주파수
|
60Hz
|
|
|
정격전류
|
4.3 / 2.5A
|
|
|
효 율
|
80%
|
|
|
베어링
|
6204zz / 6203zz
|
|
|
절연계급
|
B종
|
|
|
Capacity(㎥/min)
|
30
|
|
|
St. press(mmAq)
|
120
|
|
|
r.p.m
|
3450 / 3Ø
|
|
|
coupling
|
19Ø
|

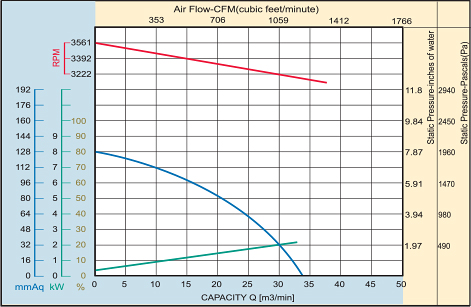

Single 17D
| 구 분(ITEM) |  |
|
|---|---|---|
|
정격전압
|
220V / 380V
|
|
|
정격출력
|
1.13KW
|
|
|
정격시간
|
연속
|
|
|
극 수
|
2P
|
|
|
정격주파수
|
60Hz
|
|
|
정격전류
|
4.3 / 2.5A
|
|
|
효 율
|
80%
|
|
|
베어링
|
6204zz / 6203zz
|
|
|
절연계급
|
B종
|
|
|
Capacity(㎥/min)
|
55
|
|
|
St. press(mmAq)
|
120
|
|
|
r.p.m
|
3450 / 3Ø
|
|
|
coupling
|
19Ø
|

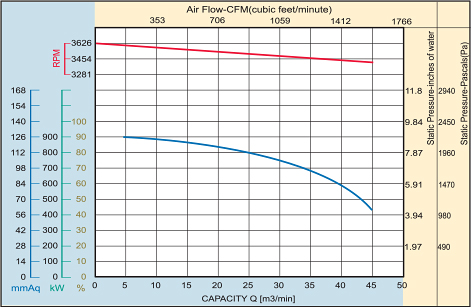

Single 24D
| 구 분(ITEM) |  |
|
|---|---|---|
|
정격전압
|
220V / 380V
|
|
|
정격출력
|
1.5KW
|
|
|
정격시간
|
연속
|
|
|
극 수
|
2P
|
|
|
정격주파수
|
60Hz
|
|
|
정격전류
|
8.1A
|
|
|
효 율
|
80%
|
|
|
베어링
|
6204zz / 6203zz
|
|
|
절연계급
|
B종
|
|
|
Capacity(㎥/min)
|
55
|
|
|
St. press(mmAq)
|
120
|
|
|
r.p.m
|
3450 / 3Ø
|
|
|
coupling
|
19Ø
|

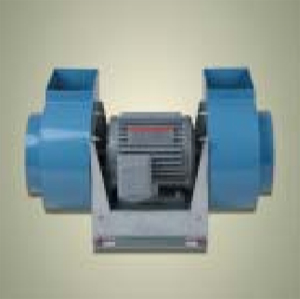

Twin 17D
| 구 분(ITEM) |  |
|
|---|---|---|
|
정격전압
|
220V / 380V
|
|
|
정격출력
|
1.13KW
|
|
|
정격시간
|
연속
|
|
|
극 수
|
2P
|
|
|
정격주파수
|
60Hz
|
|
|
정격전류
|
6 / 3.2A
|
|
|
효 율
|
73%
|
|
|
베어링
|
6204zz / 6203zz
|
|
|
절연계급
|
B종
|
|
|
Capacity(㎥/min)
|
52
|
|
|
St. press(mmAq)
|
120
|
|
|
r.p.m
|
3450 / 3Ø
|
|
|
coupling
|
19Ø
|
Twin 24D
| 구 분(ITEM) |  |
|
|---|---|---|
|
정격전압
|
220V / 380V
|
|
|
정격출력
|
1.5KW
|
|
|
정격시간
|
연속
|
|
|
극 수
|
2P
|
|
|
정격주파수
|
60Hz
|
|
|
정격전류
|
6 / 3.2A
|
|
|
효 율
|
73%
|
|
|
베어링
|
6205zz / 6204zz
|
|
|
절연계급
|
B종
|
|
|
Capacity(㎥/min)
|
75
|
|
|
St. press(mmAq)
|
120
|
|
|
r.p.m
|
3450 / 3Ø
|
|
|
coupling
|
Ø
|
Twin 32D
| 구 분(ITEM) |  |
|
|---|---|---|
|
정격전압
|
220V / 380V
|
|
|
정격출력
|
2.2KW
|
|
|
정격시간
|
연속
|
|
|
극 수
|
2P
|
|
|
정격주파수
|
60Hz
|
|
|
정격전류
|
6 / 9.5A
|
|
|
효 율
|
73%
|
|
|
베어링
|
6205zz / 6204zz
|
|
|
절연계급
|
B종
|
|
|
Capacity(㎥/min)
|
75
|
|
|
St. press(mmAq)
|
120
|
|
|
r.p.m
|
3450 / 3Ø
|
|
|
coupling
|
Ø
|
