팬제품 안내

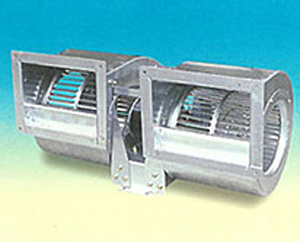

양흡입 직결구동형 트윈다익 송풍기
|
|
|||
|---|---|---|---|
|
제품 특징
|
|||
|
소음을 고려하여 양흡입 전향각 시로코 임펠라를 채택하였으며, 모터 직결구동 구조로서 설치공간을 최소로 하며 팬베이스가 장착되어 어느 구조공간에서도 설치 및 취급이 용이하도록 되어 있습니다.
모터 직결용으로 6극(1150RPM), 또는 8극(850RPM), 회전수 변환형이며, 용도에 따라 4극(1750RMP), 2극(3450RPM)도 가능하고, 필요한 풍량과 정압등의 용도에 따라 주문 제작도 가능 합니다.
항온항습기(20R/T 이하), 팬필터 유닛, 대형에어컨(10R/T 이상) 등에 적합 |
|||

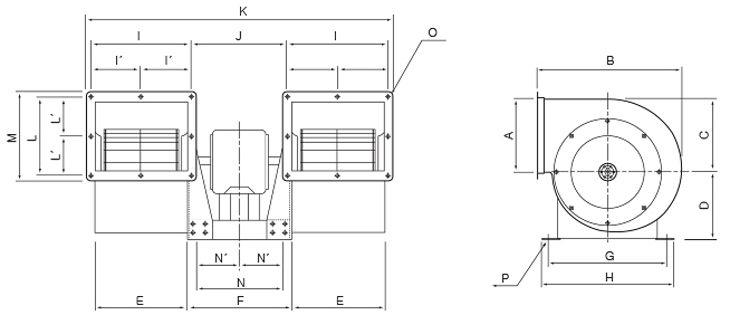

외형도
치수표
| Model | A | B | C | D | E | F | G | H | I | I' | J | K | L | L' | M | N | N' | O | P |
| AT-060-040 | 97 | 217 | 115 | 127 | 230 | 230 | 190 | 220 | - | - | - | - | - | - | - | 168 | - | - | 4-φ10*15L SLOT HOLE |
| AT-070-040 | 123 | 273 | 151 | 146 | 230 | 198 | 227 | 257 | 250 | - | 178 | 698 | 145 | - | 165 | 130 | - | 8-φ8.5 | 4-φ10*20L SLOT HOLE |
| AT-080-040 | 165 | 295 | 165 | 194 | 250 | 250 | 265 | 295 | - | - | - | - | - | - | - | 183 | - | - | 4-φ10*20 SLOT HOLE |
| AT-090-040 | 182 | 320 | 181 | 220 | 250 | 250 | 285 | 315 | 280 | - | 220 | 810 | 212 | - | 242 | 183 | - | 8-φ8.5 | |
| AT-010-080 AT-010-060 |
220 | 394 | 218 | 216 | 300 | 350 | 330 | 360 | 330 | 165 | 320 | 1010 | 250 | 125 | 280 | 281 | - | 16-φ8.5 | |
| AT-012-080 AT-012-060 |
272 | 447.5 | 273.7 | 233 | 360 | 400 | 380 | 420 | 390 | 195 | 370 | 1180 | 302 | 151 | 332 | 355 | 177.5 | 16-φ8.5 | |
| AT-013-080 AT-013-060 |
356 | 490 | 289.1 | 265 | 390 | 400 | 415 | 450 | 420 | 210 | 370 | 1240 | 386 | 193 | 416 | 310 | 155 | 16-φ10 |

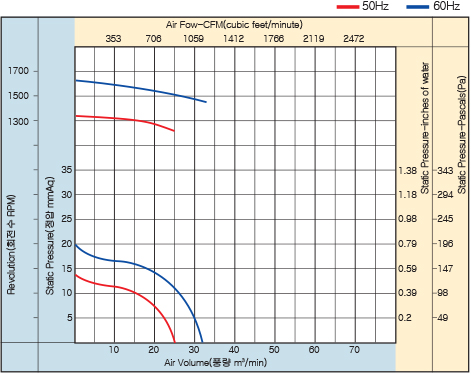

AT-060-040
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
110
|
110
|
|
|
소비전력
|
200
|
240
|
|
|
전류
|
1.2
|
1.5
|
|
|
회전수 MAX
|
1350
|
1650
|
|
|
풍량 MAX
|
32
|
32
|
|
|
정압 MAX
|
14
|
20
|
|
|
소음 MAX
|
62
|
64
|
|
|
무게(Kg)
|
|
|

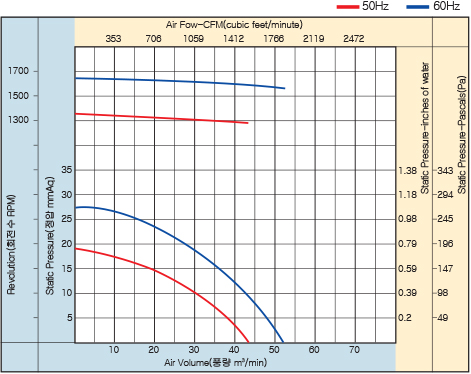

AT-070-040
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터
|
300
|
360
|
|
|
소비전력
|
430
|
520
|
|
|
전류
|
1.45
|
1.8
|
|
|
회전수 MAX
|
1350
|
1650
|
|
|
풍량 MAX
|
43
|
53
|
|
|
정압 MAX
|
18
|
28
|
|
|
소음 MAX
|
66
|
70
|
|
|
무게(Kg)
|
20
|
20
|

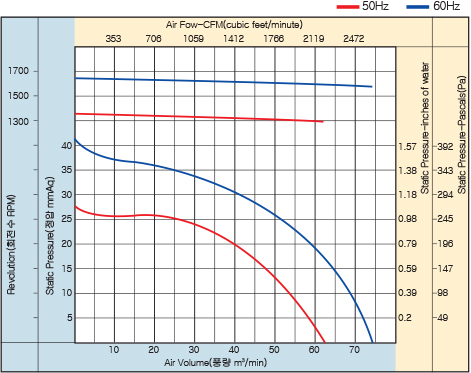

AT-080-040
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터
|
560
|
670
|
|
|
소비전력
|
700
|
850
|
|
|
전류
|
2.0
|
2.5
|
|
|
회전수 MAX
|
1350
|
1650
|
|
|
풍량 MAX
|
60
|
75
|
|
|
정압 MAX
|
27
|
41
|
|
|
소음 MAX
|
69
|
74
|
|
|
무게(Kg)
|
28
|
28
|

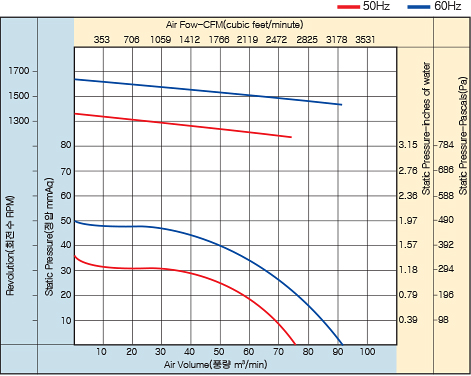

AT-090-040
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터
|
1050
|
1250
|
|
|
소비전력
|
1670
|
2010
|
|
|
전류
|
4.4
|
5.4
|
|
|
회전수 MAX
|
1350
|
1650
|
|
|
풍량 MAX
|
96
|
102
|
|
|
정압 MAX
|
44
|
68
|
|
|
소음 MAX
|
73
|
80
|
|
|
무게(Kg)
|
34
|
34
|
AT-010-060
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터
|
920
|
1100
|
|
|
소비전력
|
1690
|
2030
|
|
|
전류
|
5.5
|
6.8
|
|
|
회전수 MAX
|
920
|
1150
|
|
|
풍량 MAX
|
115
|
143
|
|
|
정압 MAX
|
26
|
40
|
|
|
소음 MAX
|
78
|
81
|
|
|
무게(Kg)
|
42
|
42
|

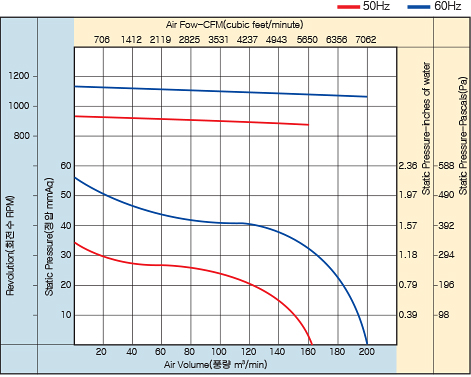

AT-012-060
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터
|
1840
|
2200
|
|
|
소비전력
|
3165
|
3800
|
|
|
전류
|
7.6
|
9.5
|
|
|
회전수 MAX
|
920
|
1150
|
|
|
풍량 MAX
|
160
|
200
|
|
|
정압 MAX
|
36
|
56
|
|
|
소음 MAX
|
83
|
85
|
|
|
무게(Kg)
|
48
|
48
|

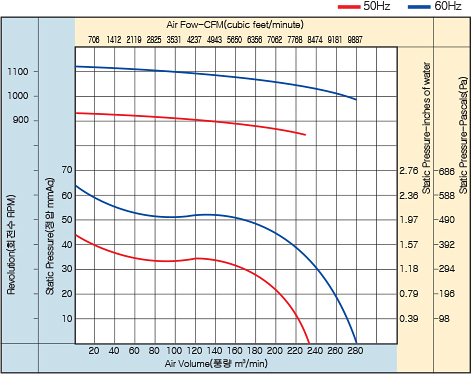

AT-013-060
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터
|
2120
|
3700
|
|
|
소비전력
|
2600
|
4500
|
|
|
전류
|
5.8
|
10
|
|
|
회전수 MAX
|
930
|
1120
|
|
|
풍량 MAX
|
265
|
320
|
|
|
정압 MAX
|
44
|
64
|
|
|
소음 MAX
|
80
|
85
|
|
|
무게(Kg)
|
53
|
53
|
